工藝作為連接企業的研發業務與工廠生產制造的紐帶，在企業實施數字化轉型戰略的過程中，占有舉足輕重的地位。據調查估算，企業產品開發全生命周期約40%-60%的時間集中于生產準備階段，即工藝設計、資源準備和產品試制階段；工藝越來越成為企業數字化轉型的“瓶頸”。

那么，針對該“瓶頸”企業面臨哪些挑戰呢？

如何更好的把產品研發專家們的idea傳遞至生產現場，以避免上下游業務數據脫節？

如何提高工藝設計效率和質量，以減少更改，杜絕返工，降本增效？

如何利用三維工藝虛擬驗證，以縮短產品試制周期？

三維工藝如何賦能企業智能制造？

針對上述挑戰，達索系統基于3DEXPERIENCE平臺給出解決方案。

MBOM—基于模型的制造數據主線

3DEXPERIENCE平臺提供基于統一產品模型的MBOM設計環境，可直接從3D設計中定義、管理、重構和更新MBOM。

基于三維裝配單元劃分MBOM結構，數據直觀；

可視化、交互式MBOM重構，支持基于模型消耗式分配物料，避免零部件錯分、漏分，提高BOM編制效率和質量；

EBOM與MBOM保持關聯關系，支持數據追溯；

提供多種工具檢查EBOM與MBOM狀態，產品設計、工藝設計在同一平臺中分析工程變更帶來的影響

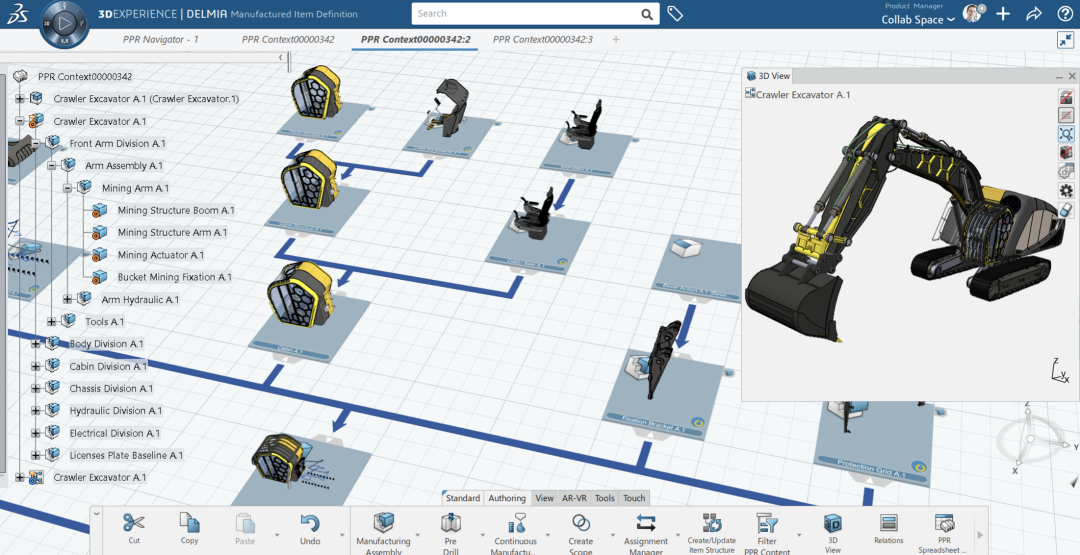

圖1 三維可視化BOM編制

BOP一全三維工藝構想與規劃

工藝規劃是定義工廠該如何生產、驗證產品可制造性的關鍵環節。3DEXPERIENCE平臺支持用戶在可視化環境中基于圖形方便快捷的定義工藝規劃。

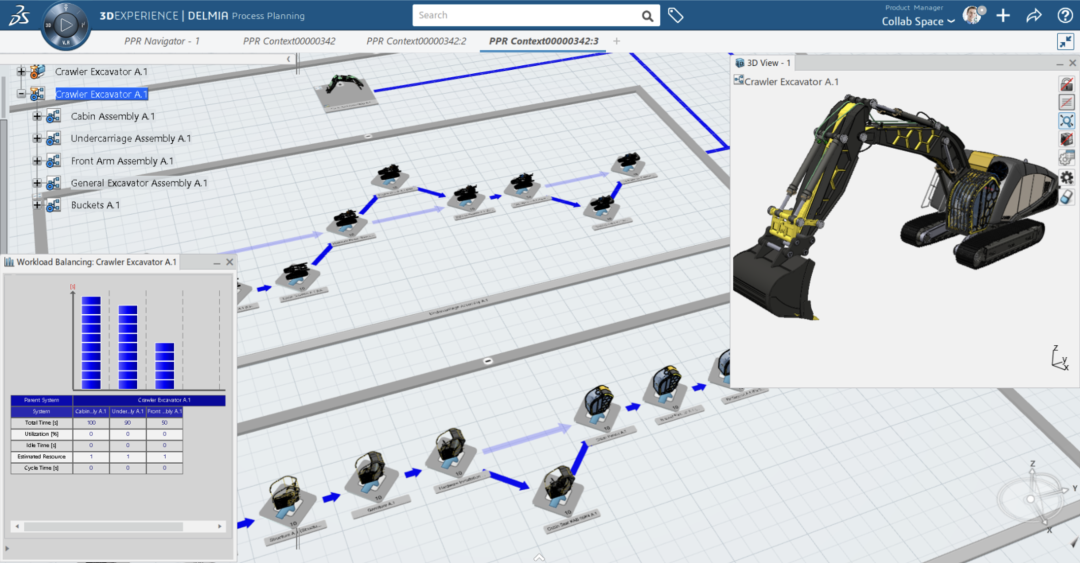

圖2 可視化、圖形化、交互式工藝規劃編制界面

系統支持工藝員基于模型開展工藝路線定義、工作中心定義、物料分配、工時定義、資源規劃、產線平衡、工藝流程虛擬驗證等工作，讓工藝員以“生產規劃師”的身份基于三維環境實現產品的虛擬生產。

基于三維可視化布局創(chuàng )建工位、工序及其串并聯關系，直觀、高效；

消耗式組件分配，避免組件錯分、漏分；

甘特圖、工藝規劃結構樹、三維工藝布局數據同步，多角度查看工藝路線；

可視化分配工具保證完整、準確、高效的配套定義，可實時查看上下游物料信息，快速掌握產品組件流程；

支持基于工藝流程定義資源規劃，在虛擬環境中建立工藝設計與工廠資源的關聯；

支撐面向產線的流程仿真和面向工時定義的線平衡分析。

資源定義—布局三維虛擬工廠

三維工藝的一大拓展應用是構建三維虛擬工廠，同時三維虛擬工廠也是實現數字孿生、智能工廠的數字基礎?；?DEXPERIENCE平臺，三維虛擬工廠可無縫承接工藝設計數據，實現基于虛擬環境的生產仿真、驗證和優化，縮短物理樣機和生產試制周期，減少更改和返工，大幅度提高生產效率和質量。

工藝驗證—運籌制造于虛擬體驗

傳統的產品開發流程，企業需要消耗大量時間和成本用于物理樣機開發和生產試制?；?DEXPERIENCE平臺完成工藝編制后，工藝數據可直接應用于工藝驗證和產品可制造性檢查，從而在工藝設計與生產準備之間形成良性迭代與優化。

3DEXPERIENCE平臺通過基于模型的方式，提前驗證制造工藝過程，降低了采購/生產成本及產品非質量成本，同時縮短了產品試制周期。

作業指導—三維沉浸式制造表達

三維作業指導繼續秉持著3DEXPERIENCE平臺一貫的數字連續性，使得工藝員可直接使用MBOM、工藝規劃等工藝編制數據，基于三維場景無縫編制作業指導書?；谌S虛擬工廠，工藝員身臨其境的操作工廠內任何三維數據，結合三維標注、裝配仿真、人機工程等功能，如“現場直播”般真正實現對工人有價值、規范化的指導。

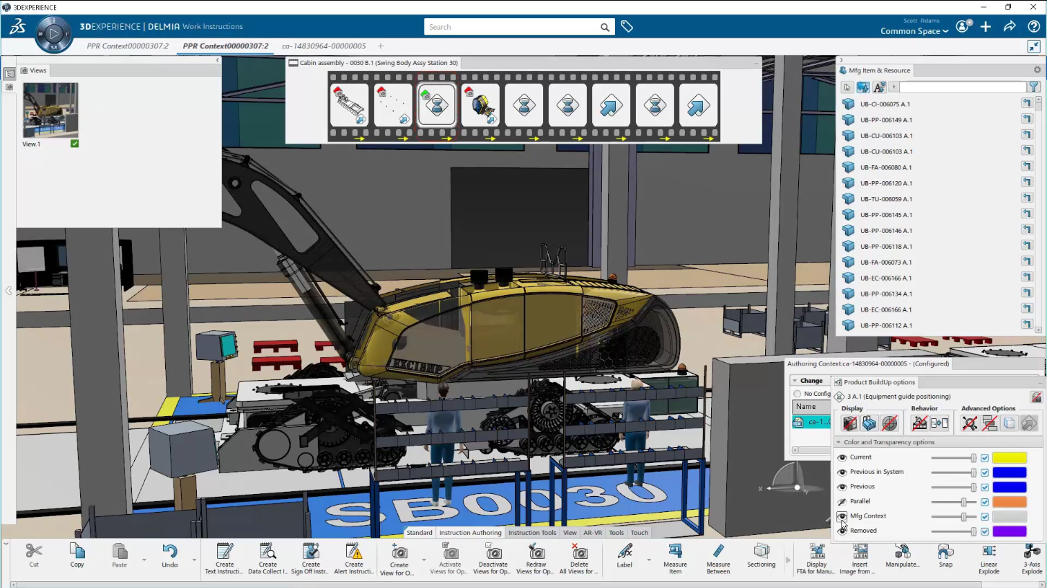

圖3 沉浸式三維作業指導編制界面

編制完成后系統自動輸出三維作業指導，并支持作業指導實時在線、全三維評審與發布。

融會(huì )貫通—一體化協同工藝管理

3DEXPERIENCE平臺作為企業級業務協同平臺，涵蓋了產品、設計、數據、流程、管理、企業、人員組織等企業運營的各個層面?；?DEXPERIENCE平臺，工藝員在完成工藝編制后，可直接基于數字化流程發起在線工藝審簽或工藝更改；在數字化流程中，基于數據驅動，每個人各司其職，共同協作完成工藝業務流程。

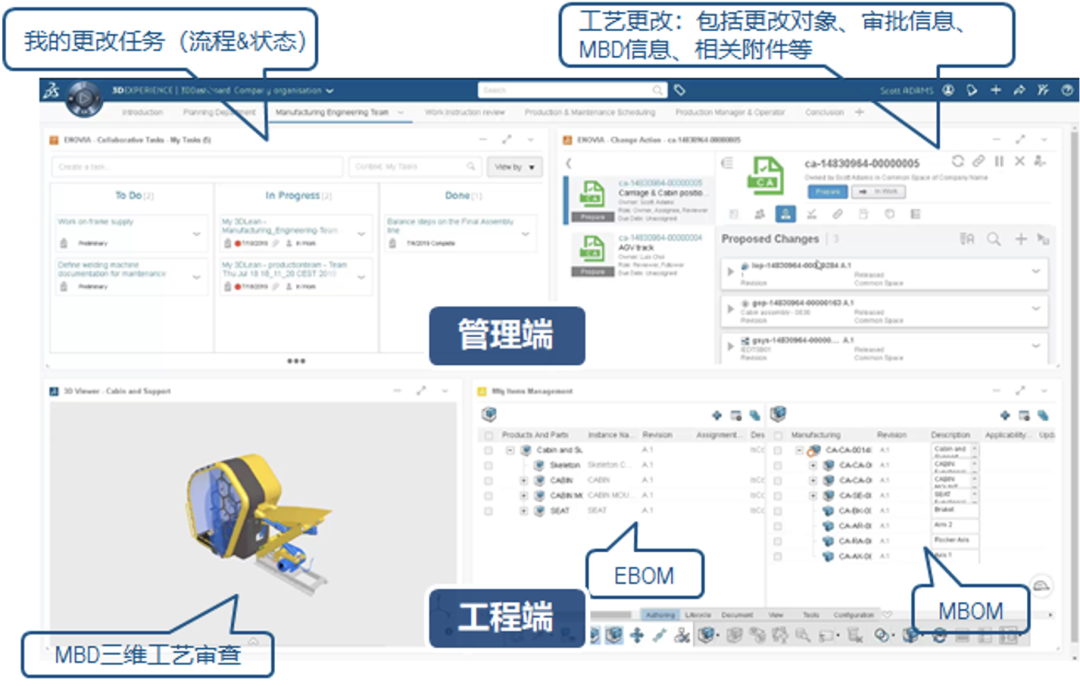

圖4基于模型、數據驅動的一體化更改

基于MBD的數字化工藝賦能企業制造轉型

綜上所述：基于達索系統3DEXPERIENCE平臺的三維數字化工藝具備以下四個特質，以賦能企業數字化轉型。

基于模型基于模型實現工藝編制及發布的全流程管控，同時實現數字量的連續傳遞。

數字連續一體化的數據架構，保證數據源唯一，提高業務運轉效率和標準化程度。

數據驅動全流程的數據追溯與智能工藝，基于端到端流程實現設計-協同-管理的無縫銜接。

數字孿生構建數字化虛擬工廠，基于虛實融合技術，實現制造驗證、優化與預測，最終實現智能制造與柔性制造
