一、機組越“大”，夢想越大，挑戰越大

風能作為可再生能源的主力，越來越成為能源市場中成本最低的技術選擇之一。據國際能源署（IEA）數據統計，風力發電是除水力發電外發電量最大的可再生能源發電方式。自中國宣布“雙碳”計劃以來，風電行業迎來爆發式增長，當前我國風電新增裝機量位列全球首位。

面對有限的土地資源，如何實現效益最大化？答案正蘊含在問題之中——“大”。為了降低風電的平準化度電成本，節省風電項目土地資源，風電大型化趨勢正在加速。國內主流風電整機廠商紛紛發布最新海陸機型——

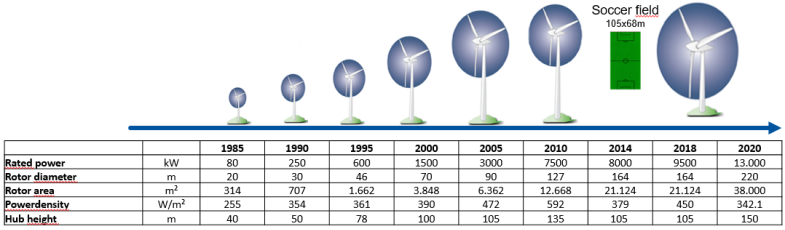

風電機組發展趨勢

將風電機組與風機葉片“變大”，不只是簡單地將尺寸放大，兩個棘手的問題隨之浮出水面：

1、風機系統動力學問題：不斷增大的風電機組及風機葉片帶來了全新的風機系統動力學問題，采用傳統的線性葉片模型來模擬風機葉片的建模方法已經完全不能滿足當前大尺寸葉片模型的動力學建模要求，國內某風機主機廠葉片計算中，長度110米的復材葉片，葉尖最大變形超過了35米，非線性特征非常明顯，因此整個風機行業迫切需要建立精確的整機動力學模型對大型風機系統進行動態性能評估。

2、葉片的非線性特性：風電行業通常使用Simpack軟件進行多體動力學建模和仿真。Simpack不僅用于載荷分析、傳動鏈分析、極端工況仿真等，還可用于關鍵參數優化、動應力及疲勞分析等。由于葉片的剛度和質量分布在長度方向上極其不均勻，葉片具有典型的非線性特性。尤其隨著葉片長度的增加，非線性特性愈發明顯。為了仿真和評估大尺寸風機的動態特性，建立的整機仿真模型必須考慮葉片的非線性特性。

風機系統載荷計算：

Abaqus 聯合Simpack
“快準狠”正中靶心

達索系統先進的多體動力學分析工具Simpack作為風電行業標準的風機多體建模工具，在國內外的各個風機主機廠如維斯塔斯，GE，金風，遠景等都得到廣泛的應用，如何讓仿真更深入細致，更接近真實世界場景，比如考慮結構非線性大變形的多體動力學問題，達索系統給出了完美的答案。

在Simpack中，建立非線性葉片有兩種方法，即非線性離散梁方法和Abaqus非線性縮減方法。傳統的非線性離散梁方法基于節點方法，自由度數量多，求解速度慢，很難滿足現代風電企業快速研發的要求。但是為了加快仿真效率，有些企業明明知道非線性梁結果更準確，卻使用線性梁代替非線性梁建立葉片模型，這樣降低了仿真的準確性。

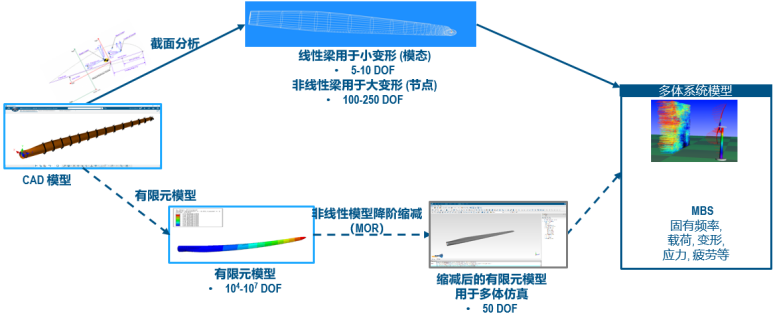

Simpack中非線性葉片兩種建模方法

為了解決這個問題，Simpack新開發了Abaqus的非線性接口?；谶_索系統的結構非線性分析工具Abaqus，模擬大尺寸葉片在極端風載下的大變形，軟件對葉片模型進行非線性縮減，保留了葉片部件的幾何非線性特性，然后導入到Simpack中。由于非線性縮減后葉片部件的自由度大大減少，在Simpack中的計算效率會(huì )顯著提升。

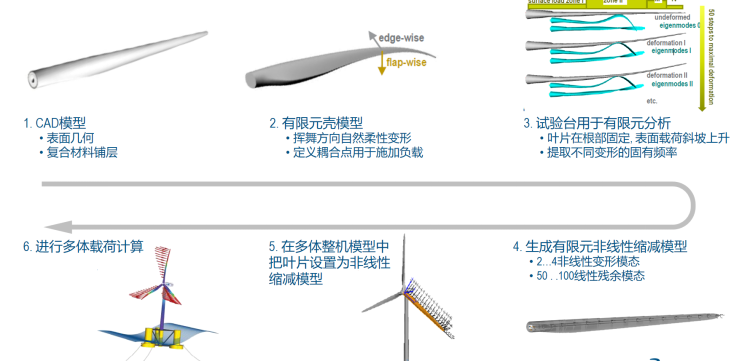

基于Simpack和Abaqus非線性葉片仿真流程

基于A(yíng)baqus的非線性縮減柔性體方法不可不謂“快準狠”：

快：仿真速度快，所有計算都在縮減空間內進行；而且建模方便，非線性柔性體生成類似線性柔性體生成流程

準：結果準確，精確地復現了非線性靜態預分析的變形，同時具有高精度的光滑插值/外推算法用于動態系統計算

狠：擴展性強，部件可以在剛體、線性柔性體和非線性柔性體之間切換

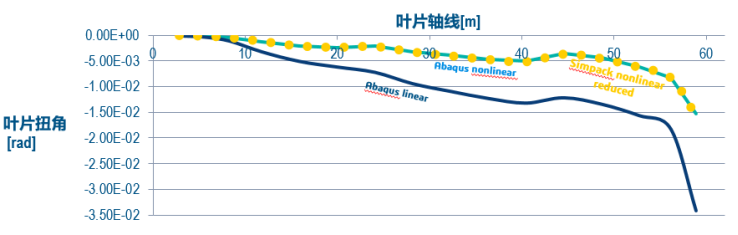

非線性葉片性能驗證

Abaqus聯合Simpack實操：

整機載荷計算中大展身手

基于A(yíng)baqus的非線性縮減柔性體方法在實際應用中也大大發揮了其“快準狠”特質。對某一型號的風電機組，通過Abaqus生成非線性葉片，并導入Simpack中建立風電整機模型，進行載荷計算，并與線性葉片整機模型的結果進行對比。

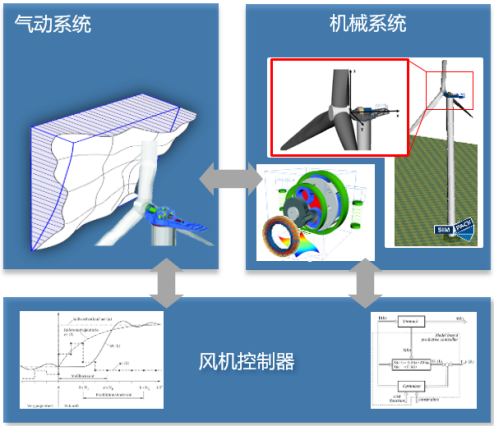

Simpack風機載荷計算

設置一個400s的載荷計算工況，其中30s時設有極端陣風工況，350s時設有緊急停機工況。對這一極端工況進行仿真分析，并對比結果的差異。

仿真結果的曲線表明，相比線性葉片模型的結果，非線性葉片模型的葉尖x向位移的數據增大了20%（1.3m），葉根扭矩的數據增大了25%（2MNm）。采用非線性葉片模型更準確地模擬了風機系統的風載，提供更準確的風載動力學結果。

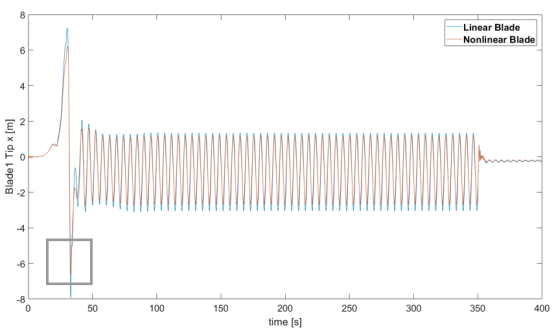

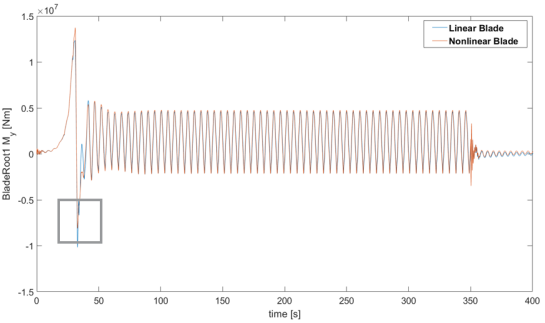

線性和非線性葉片仿真結果對比

達索系統深耕多年，始終緊跟行業風向，持續輸出卓越方案。針對風機大型化帶來的大尺寸葉片的應用趨勢，達索系統推出了基于A(yíng)baqus和Simpack的聯合解決方案破局仿真瓶頸。利用Abaqus強大的非線性功能，提高了模型的精度和結果的準確性，減少了建模工作量，更大大降低了計算成本，實現了大型風機大尺寸葉片極端載荷仿真“快準狠”，解決了行業面臨的仿真挑戰，并正在國內外的大型頭部風機主機廠中進行深入應用。

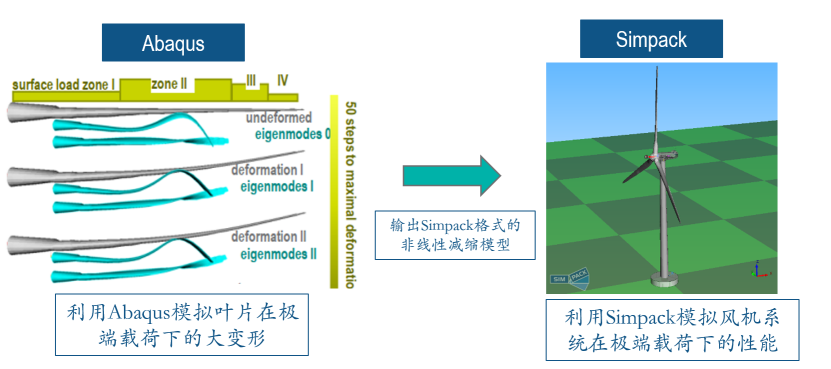

達索系統大型風機大尺寸葉片極端載荷仿真方案

更多Abaqus與Simpack
聯合解決方案詳細實現方式

敬請關注下篇放送！
