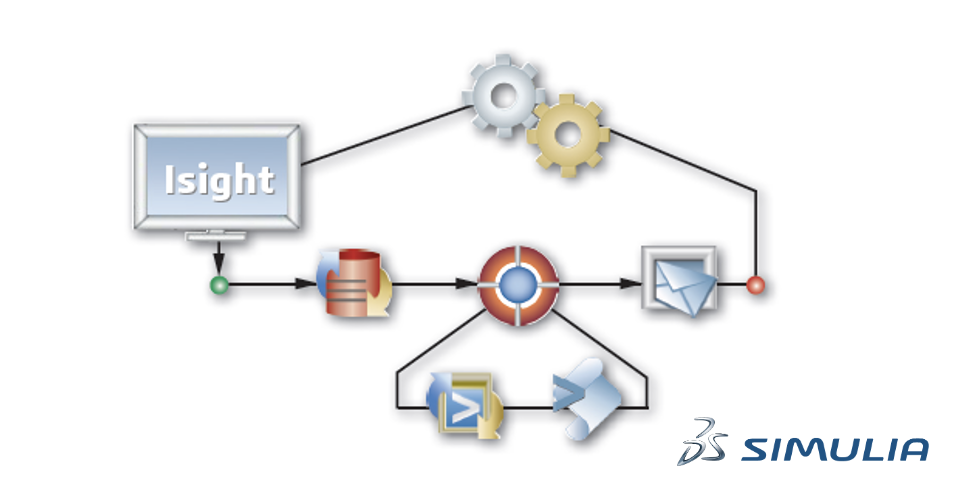

Isight是一個仿真分析流程自動化和多學科多目標優化工具，它提供了一個可視化的靈活的仿真流程搭建平臺，同時提供與多種主流CAE分析工具的專用接口，利用此工具，用戶可以方便的以拖拽的方式可視化的快速建立復雜的仿真分析流程，設定和修改設計變量以及設計目標，自動進行多次分析循環；同時提供了試驗設計、優化設計、近似模型和質量工程等一套完整的優化算法包，來幫助用戶深入全面的了解產品的設計空間，明晰設計變量與設計目標之間的關系，進而實現多學科多目標優化。

Isight包含多個模塊功能，包括：

1. 設計門戶與運行門戶：設計門戶Design Gateway提供友好的界面與組件化的方式搭建復雜的仿真分析流程；運行門戶Runtime Gateway可以方便的監控和追蹤仿真流程的運行狀態，利用數據挖掘功能快速的分析并可視化的顯示優化結果。

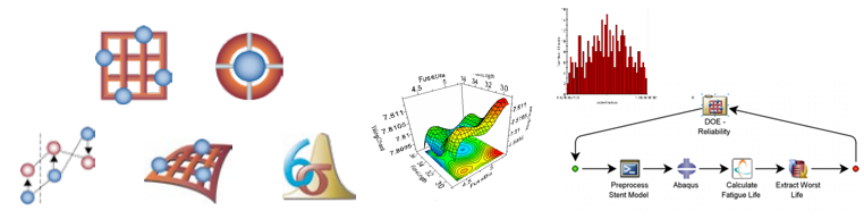

2. 優化算法包：提供試驗設計，近似建模，優化設計，蒙特卡洛分析，六西格瑪等各種優化分析功能，并且每種分析功能都包含多種技術策略。

3. 組件接口庫：提供專業的Abaqus、ANSYS、ANSYS Workbench、Adams、Adams_Chassis、AdamsCar、ANSA、CatiaV5、CST、Dymola、Femap、FMU、GTPower、Madymo、NASTRAN、Patran、PowerFlow、LS-DYNA、SFE、SolidWorks、Calculator、Matlab、Excel、Script等接口。用戶也可以將自己的模型發布、存儲和共享到組件庫，實現知識重用。

4. 結果數據庫：具有專門的結果數據庫，仿真和優化過程數據可以自動保存到數據庫中，并允許以軟件界面的形式訪問，查看仿真模型及運行結果?？梢砸?xún)?yōu)化任務提交時間、任務結果狀態、任務名稱、任務所有人等信息對優化任務進行查詢與重新提交。

Isight 2024新版本已經正式發布，下面介紹一些比較重要的功能增強。

一、Sobol Sequence DOE技術增強

Sobol序列DOE技術在以下方面進行了提升：

• 角點可選

• 可選地包括基線點

• 過濾掉在Sobol序列中以周期性間隔出現的緊密放置的設計點

這樣做的好處是通過包含角點，可以對所有因子進行采樣。并且過濾掉間隔緊密的設計點，可以得到間隔分布更均勻的設計矩陣。

Sobol序列2023與2024對比

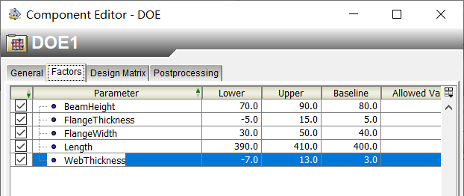

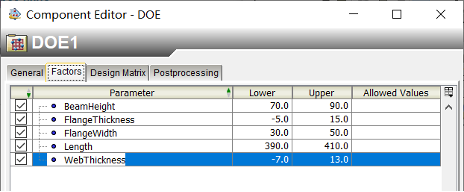

因子2023與2024對比

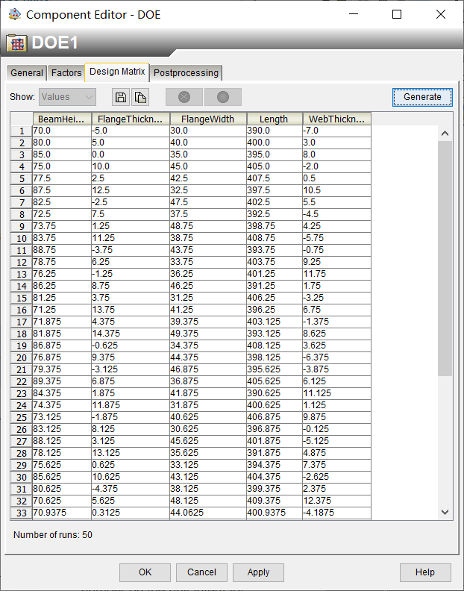

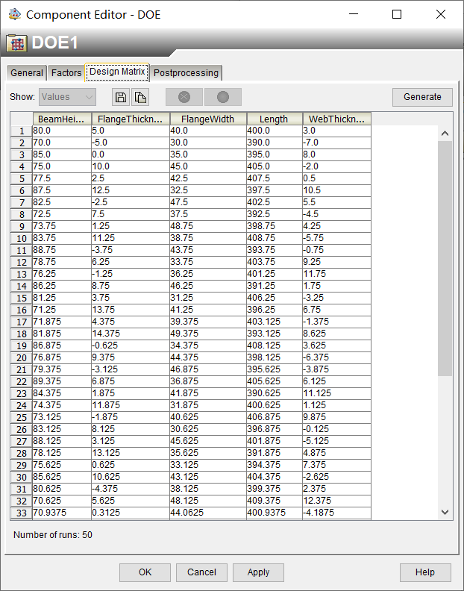

設計矩陣2023與2024對比

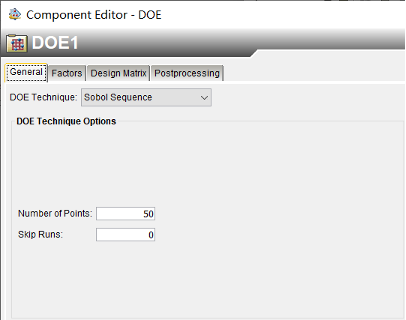

說明2023與2024對比

2023

1. 指定DOE點數

2. 指定要跳過的初始Sobol點的數量值，以控制Sobol序列中要用于設計點的起始值。默認值0表示不會(huì )跳過Sobol序列中的任何初始值

2024

1. 指定DOE點數

2. 指定所需的角點數量，（注：盡管可以提供任何正整數值作為角點的數量，但對于偶數個因子，可以生成的最大角點數量為2(n?1)，對于奇數個因子，則為2(n-1)+1，其中n是因子的數量。但還需滿足另一個約束，即只有因子數不超過17個時支持包含2個以上的角點。對于因子數為18個及以上時，最多可以包括2個角點。）

3. 選擇是否包含基線點，即使它既不是Sobol序列點也不是角點

4. 指定要跳過的初始Sobol點的數量值，以控制Sobol序列中要用于設計點的起始值。默認值0表示不會(huì )跳過Sobol序列中的任何初始值

二、組件升級

在Isight 2024中，Abaqus組件被增強，支持從Abaqus 6.14到Abaqus 2024及其維護版本

三、Isight 2023 GA到Isight 2023 FD06的更新升級
