高端裝備制造行業是中國制造業的重要組成部分，也是國民經濟的支柱產業之一。近年來，隨著國內經濟的快速發展和科技水平的提高，高端裝備制造行業逐漸呈現出良好的發展勢頭。高端裝備制造企業產品是關系國家經濟命脈和實體經濟發展的重要支柱，產品多屬于單件小批量產品，產品研制和生產組織具有多品種、小批量、產品復雜、變更頻繁、個性化定制要求高、交貨期要求嚴等特點。
基于模型定義（Model-Based Definition,MBD）技術是一種采用全三維實體模型的方式來完整表達產品定義信息的技術，它將與三維實體模型相關的產品尺寸、公差、基準、表面粗糙度等詳細信息統一定義于三維實體模型中，以三維實體模型作為數據交流和傳遞的載體，完全摒棄了傳統結構設計過程中以二維CAD圖紙來表達實體模型的方式，從而使得整個產品生命周期內的數據唯一性得到保證。消除了數據傳遞過程中產生的歧義，大大提高了產品設計的效率。
#重型裝備行業產品研制普遍存在以下問題：
1、研制體系問題：重裝產品結構復雜，零部件種類繁多。產品都是邊研發、邊制造；在產品的一個交付周期里由于各種原因（用戶變更、材料采購變更、生產設備變更）導致的設計更改非常頻繁，甚至一個零件的變更達到數十次之多；
2、上下游協同問題：產品研制涉及到合同與銷售、計劃管理、工程管理、工藝與制造、交付與服務等部門。由于現有系統的局限性，業務部門之間信息是隔離的，難以實現實時的傳遞和交互，導致了信息交互的實時性、正確性難以保證；
3、信息化孤島問題：企業現有PDM是基于文件管理方式的集成系統，需要通過接口與其他系統進行文件/數據交互與集成，費事費力、易出差錯。這就導致了企業上下游協同不夠通暢、產品研制效率不高的問題；
產品設計數據與數模相互隔離，無法將設計數據及時、準確傳遞到下游生產環節，推行基于MBD的設計工藝一體化協同成為公司最關注的需求。
達索系統3DEXPERIENCE平臺的優勢

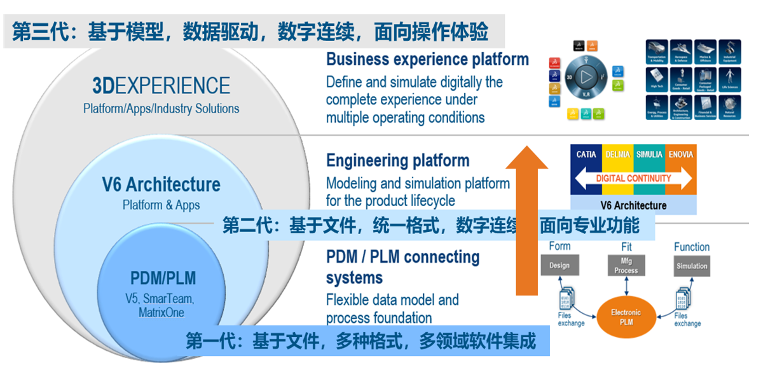

3DEXPERIENCE平臺是目前全球首款基于數字化、統一技術架構、單一數據源以及面向服務化應用的產品全生命周期數字化研制平臺。3DEXPERIENCE平臺有以下幾方面的優勢：
1、系統先進性：3DEXPERIENCE平臺是面向未來的企業級數字化工程平臺，是基于數字化模型、數據驅動、數字連續、面向體驗的第三代數字化研制平臺，業務涵蓋產品數字化設計、數字化仿真、數字化制造規劃、數字化制造執行與運營、數字化服務、數字化營銷全生命周期。

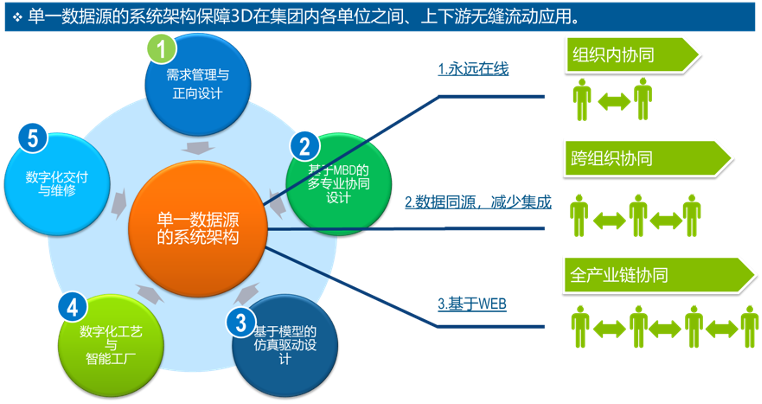

2、數字連續：統一技術、單一數據源的系統架構保障3DEXPERIENCE在企業內各單位之間、上下游、外部供應鏈之間進行無縫流動應用，減少大量的數據冗余、系統集成接口，確保數字連續，數據一致性和協同效率。

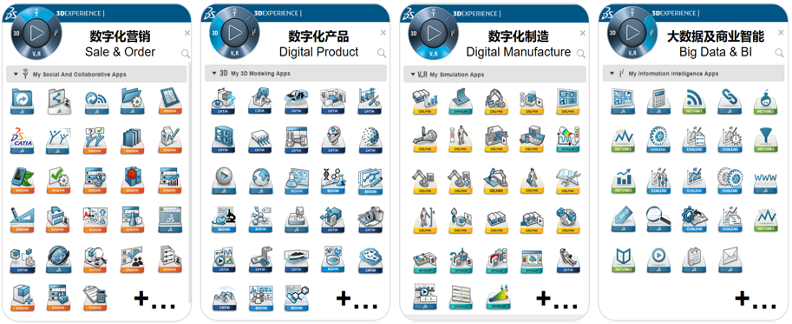

3、基于場景的服務化應用：3DEXPERIENCE平臺提供了基于角色面向場景的用戶應用界面。在3DEXPERIENCE上提供了600+APP，可以采用搭積木式（業務場景配置）來組織不同角色的業務應用場景頁面，并可以靈活擴展，改變以往功能堆疊式系統易用性不好、用戶體驗差的問題，3DEXPERIENCE基于面向場景的服務化應用具有輕量化、可配置、易上手，極大提升用戶體驗的優勢，學習成本低、推廣難度小。
#Part.1 基于MBD的多專業協同工程項目建設目標

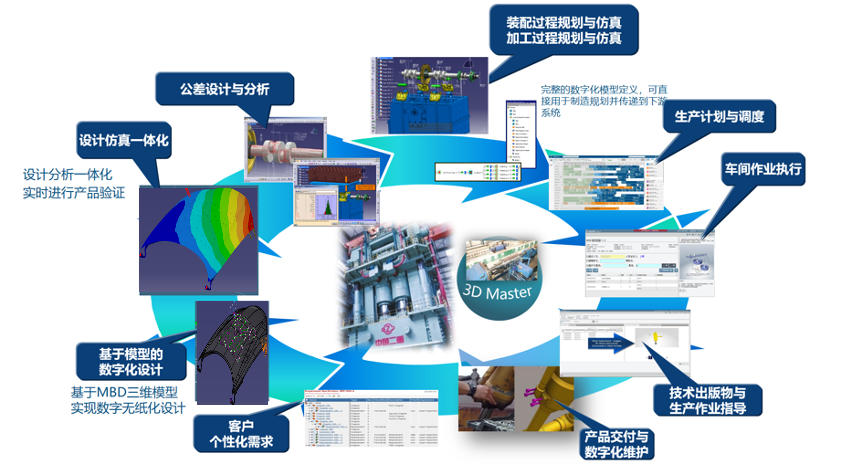

建立基于MBD技術的全新三維產品設計與業務流程支撐體系和管理方法，提升研制手段，加快交付與創(chuàng )新；并以MBD為基礎，拉通產品與訂單從設計到仿真分析、工藝規劃和車間現場應用的數字化全過程，實現全面工程化應用。
1、建立健全數字化研制業務相關標準與規范以支撐數字化研制的體系化：
充分分析和梳理當前研制業務體系，建立健全基于MBD的數字化研制業務體系相關數字化研制標準、規范、流程、管理制度以及績效體系，以滿足未來數字化研制轉型長遠發展要求。
2、實現數字化研制業務協同一體提升研制業務整體協同性：
基于數字化研制業務平臺，實現產品數字化設計協同、設計與仿真、設計與工藝規劃與驗證一體化，提升跨地域、跨組織、跨專業的數字化研制業務整體協同能力。
3、構建數字化研制知識工程庫支持快速設計：
構建產品研制相關的符合國標、行標、機械標準相關的標準件庫，通用件庫、產品專用設計零部件庫、外購件庫等；MBD三維PMI標注相關的模板庫、零部件設計模板、參數化模板等；符合產品設計和制造要求的相關設計質量、制造質量檢查規則庫；基于知識工程庫的應用，提高設計知識重用，以提升數字化研制效率、標準化以及質量。
4、實施數字化研制核心業務管理提高研制管理水平：
通過數字化協同研制平臺的搭建，實施包括：設計資源庫管理、機械結構設計及過程管理、電氣設計及過程管理、管路設計、機電協同、EBOM管理、圖文檔管理、項目管理等；工藝資源庫管理、MBOM管理、零件工藝規劃、裝配工藝規劃、可視化作業指導書等。
#Part.2基于MBD的多專業協同工程項目主要建設內容
技術研發體系和規范構成

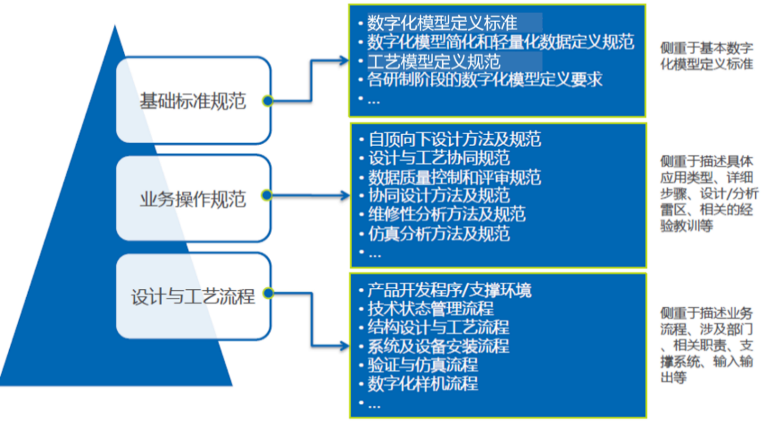

一、制定三維標注規范：根據二維工程圖的標注規范以及相關要求，制定三維標注規范。包括三大類標準規范：
二、進行基于模型的產品數字化研制手段的轉變

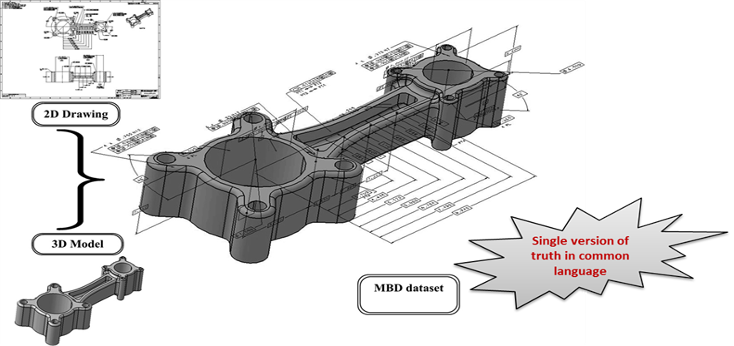

Model-Based Definition（MBD）是一種制造業中的方法論，它使用3D模型作為產品定義的權威來源，包括在3D CAD模型中直接嵌入尺寸、公差、注釋、說明、元數據和其他制造信息。這種方法是對傳統基于2D圖紙的方法的回應，后者往往導致誤解、錯誤和制造過程中的延遲。MBD旨在通過將所有相關信息整合到單個數字模型中來簡化產品開發過程，減少歧義，提高溝通效率，并增強設計、工程和制造團隊之間的協作。

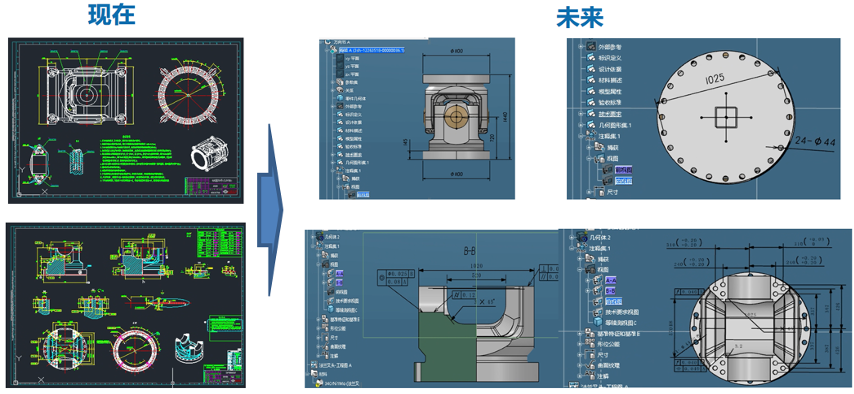

2D圖紙到3D圖紙的轉變
三、建立基于MBD數字化研制轉型愿景

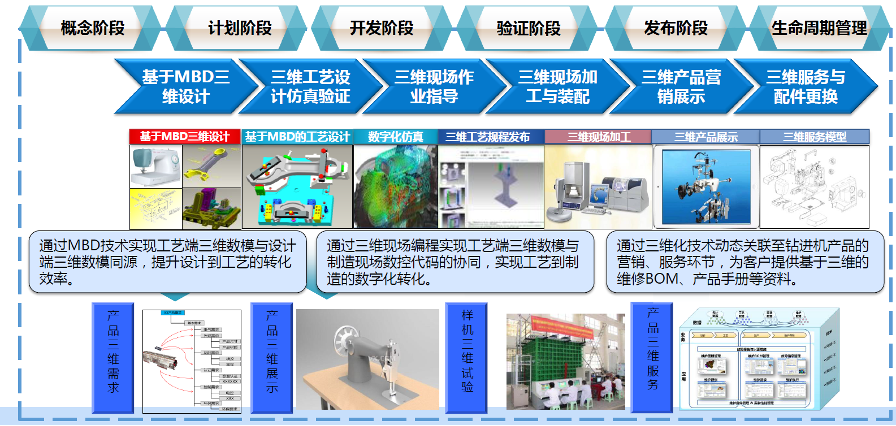

未來要打造建立在3D產品數據定義和數據共享重用的全集成和協同的工作環境(MBE)實現基于MBD的設計、基于MBD的仿真分析、基于MBD的工藝及基于MBD的服務，從根本上減少產品創(chuàng )新、開發、制造和支持的時間和成本，提升研制的效率和質量，以及推動產品研制快速創(chuàng )新。
基于MBD的數字化研制愿景
四、基于MBD研制成熟度模型進行持續優化與迭代
基于MBD數字化研制的進階過程

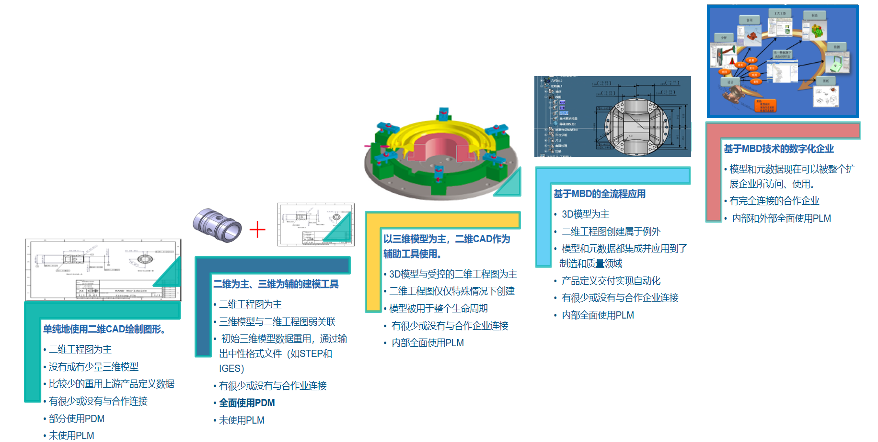

基于MBD的數字化研制可以分5個層級：
第一級：?jiǎn)渭儜枚SCAD繪制工程圖。
第二級：以二維CAD為主，三維CAD輔助建模。
第三級：以三維CAD為主，二維CAD作為輔助工具。
第四級：基于MBD的全流程應用，設計、仿真、分析一體化。
第五級：基于MBD技術的企業，以MBD數字模型為基礎，從設計、分析、工藝、制造現場、服務及供應商全業務過程拉通。
五、建立基于MBD單一數據源的協同管理環境
建設基于達索系統3DEXPERIENCE系統的集成化系統工程設計開發環境，主要包括項目管理、機械結構設計、電氣設計、流體設計、仿真模擬、工藝設計等業務工作在同一平臺實現各專業的協同，并實現基于流程的業務過程與產品數據的集中管理。在產品設計開發流程的各階段，實現可視化設計與產品數據完整統一的集成化，各專業可直觀地相互獲取設計意圖，極大地支持并行工程。各專業設計結果都集中到基于零件定義的三維模型數據，按照數據的一源性原則保證數據的完整性、一致性。并在平臺上建立一套符合ISO9000設計控制程序要求的在三維設計環境下的工作管理模式與設計模式。
從項目和產品雙維度進行數據組織
六、MBD核心業務典型應用場景
在企業內建立MBD技術體系是一個系統性的過程，首先，需要確立MBD作為數字化研制體系的核心組成部分，并制定相應的戰略和目標。其次，需要投入資源和人力，建立技術團隊，包括專業的工程師、CAD設計師和制造專家，他們將負責制定并實施MBD標準和流程。在MBD技術體系的建立過程中，企業需要考慮整合MBD技術與現有的產品開發流程和信息系統，確保其與其他系統的兼容性和無縫集成。此外，企業還需要建立供應商協同機制，與合作伙伴共享MBD數據，并建立在線測量裝配和現場可視化制造與檢測技術，以實現全面的數字化協同和信息閉環。然后，企業可以建立監測和評估機制，定期評估MBD技術體系的實施效果，并根據實際情況進行調整和優化，持續改進MBD技術體系，確保其與企業的業務目標和發展戰略保持一致。通過以上的步驟和措施，企業可以逐步建立起健全的MBD技術體系，實現數字化研制和制造的高效協同和優化。
