高端產品研制具有較高的復雜度，涉及到多專業、多領域的協同與共享。如何做到將產品做成正向與高端，增強產品創(chuàng )新能力，做到“人無我有，人有我強”的程度，需要考慮如下問題：
如何實現產品創(chuàng )新研制，提升市場競爭力？
能否實現機電軟液控多專業在同一個模型上協同創(chuàng )新？
如何保障設計理念真實的延續到產品，創(chuàng )造真正的設計？
如何在統一的上下文環境中實時加載模型，避免檢入檢出，加快協作效率？
復雜裝備產品的研制過程涉及多領域，需要構建端到端需求應對與正向設計的體系，同時實現設計、機械、電氣、液壓、控制系統等多專業設計對象的強關聯，使得從邏輯到物理的流程實現設計的自動化與規范傳遞。

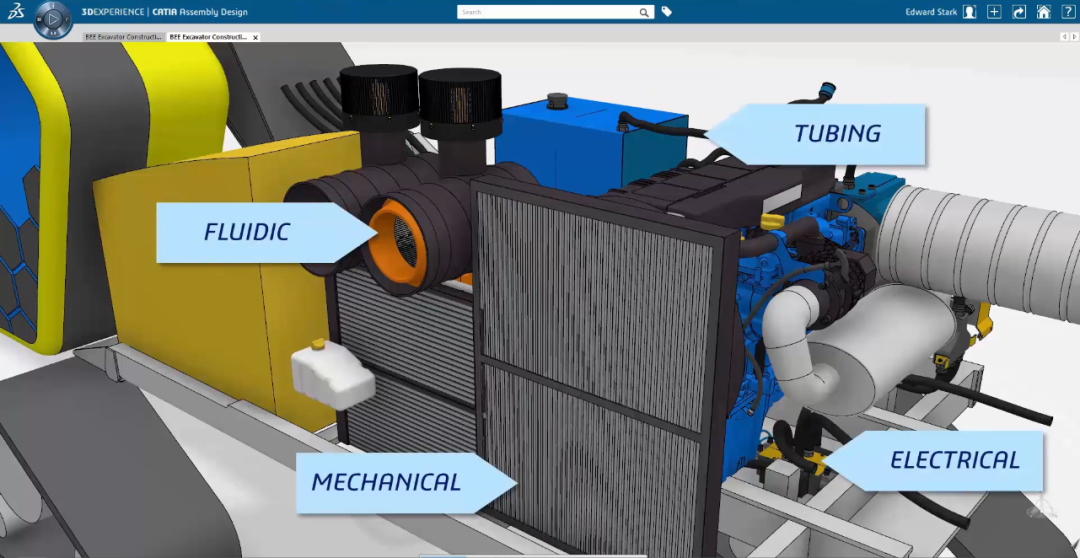

對于復雜裝備研制而言，其核心解決的課題就是如何在統一數據平臺下描述需求—系統架構—機械結構--管路結構—電氣設計—軟件設計等對象之間的參數化，規格化和追溯性問題，以及智能化設計知識的應用。
01管路設計及多專業協同
管路系統設計內容包括：需求管理及總體架構協同、管路流程原理設計、管路三維系統設計及加工準備、管路設計-仿真的一體化同步，以及貫穿全流程的知識工程應用。
2D管路布局原理圖驅動的管路設計可以在任何修改中都能確保設計意圖。

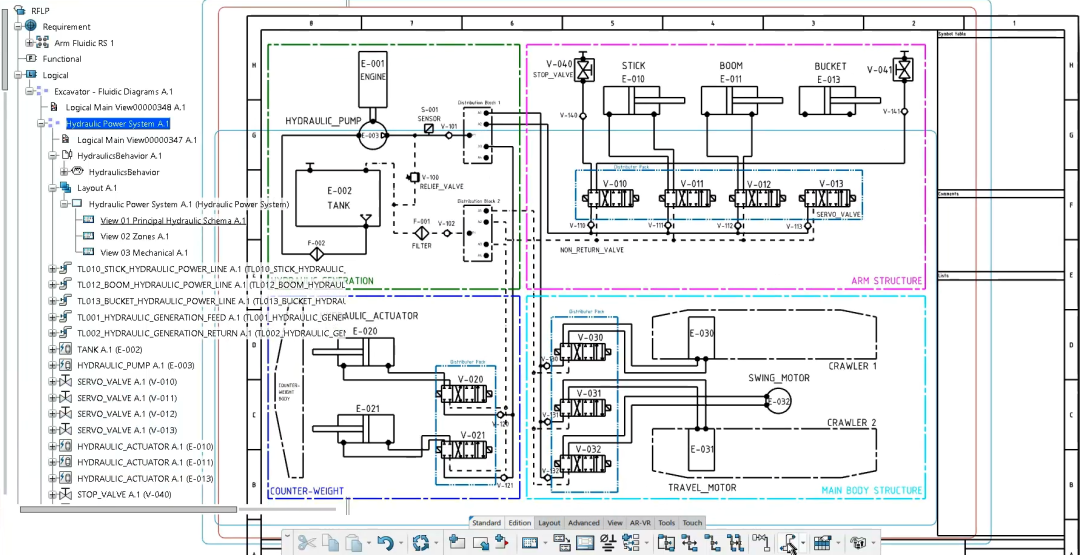

管路布局定義

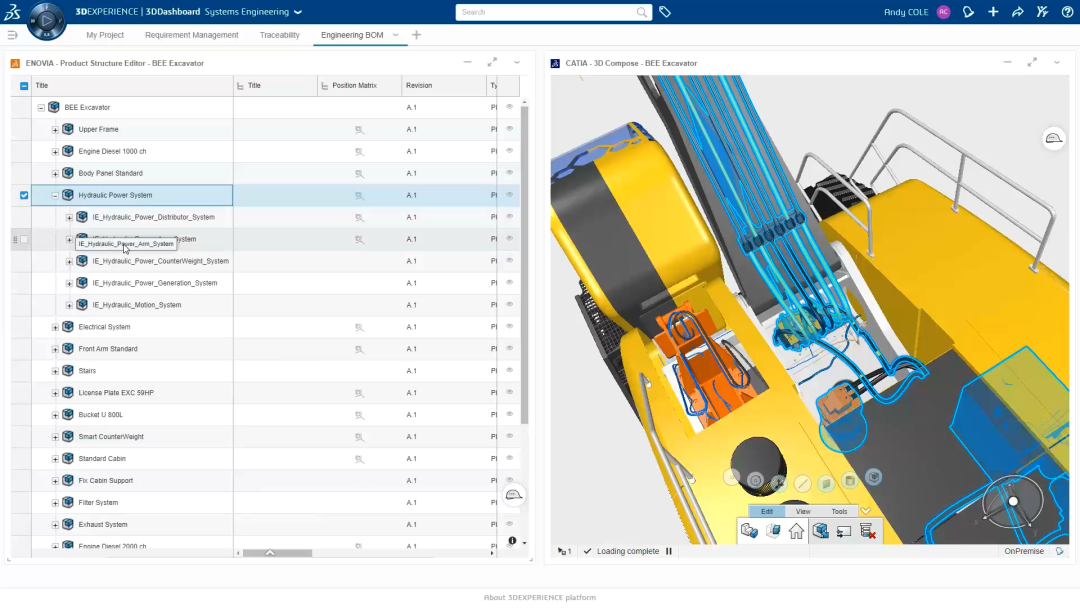

三維布管設計依據原理設計意圖實現在線統一的三維管路詳細設計。

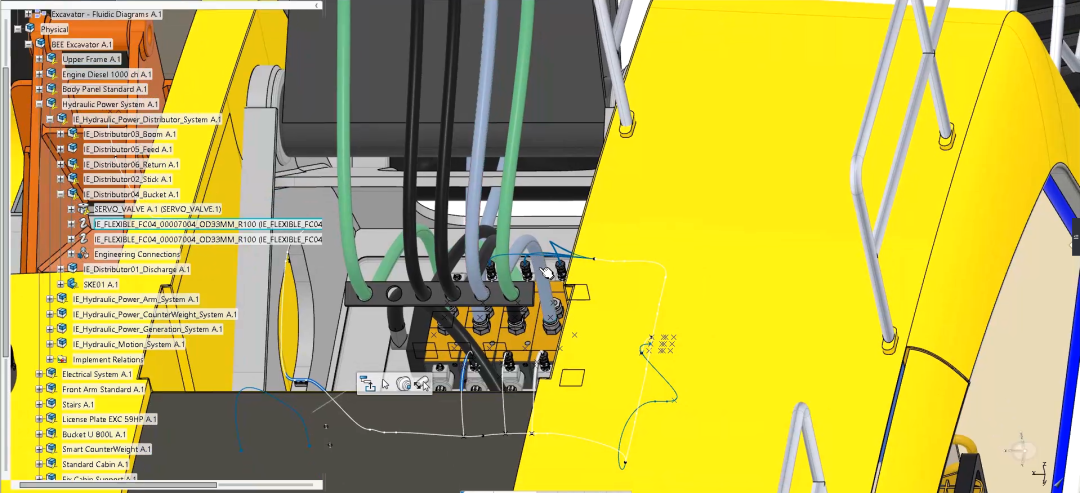

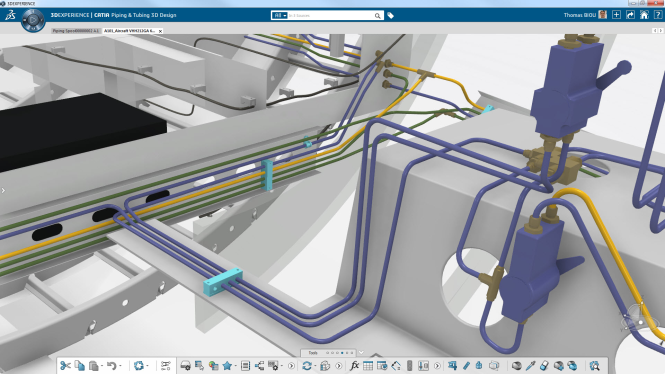

管線三維布局
管路協同設計基于產品原理圖設計功能進行管線原理圖定義，能使用管線原理圖設計直接驅動生產三維詳細設計。
管路協同設計
電氣設計協同實現從需求管理、功能分析、電氣邏輯定義、2D/3D系統架構設計、3D線束設計到生產加工的完整線束研發過程，以原理圖驅動三維設計，二維展平與三維設計同步管理。
電氣系統的原理圖設計自動捕捉屬性及技術參數，從初期設計到詳細原理設計，整合從邏輯到物理全過程的設計過程。

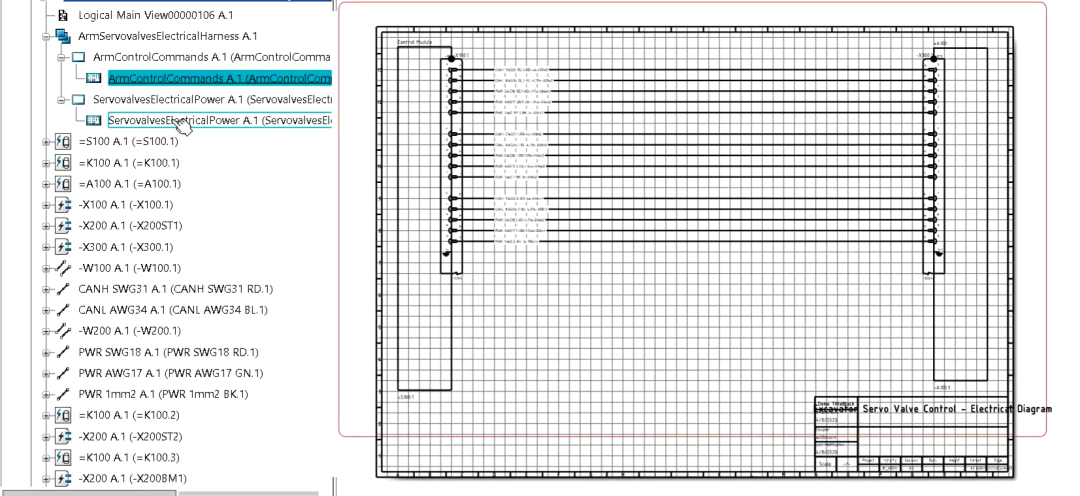

布線邏輯設計
同步電氣原理圖設計至電氣3D設計，提升電氣系統質量和數據連續性，優化電氣3D線束通道/線纜通道的精度。

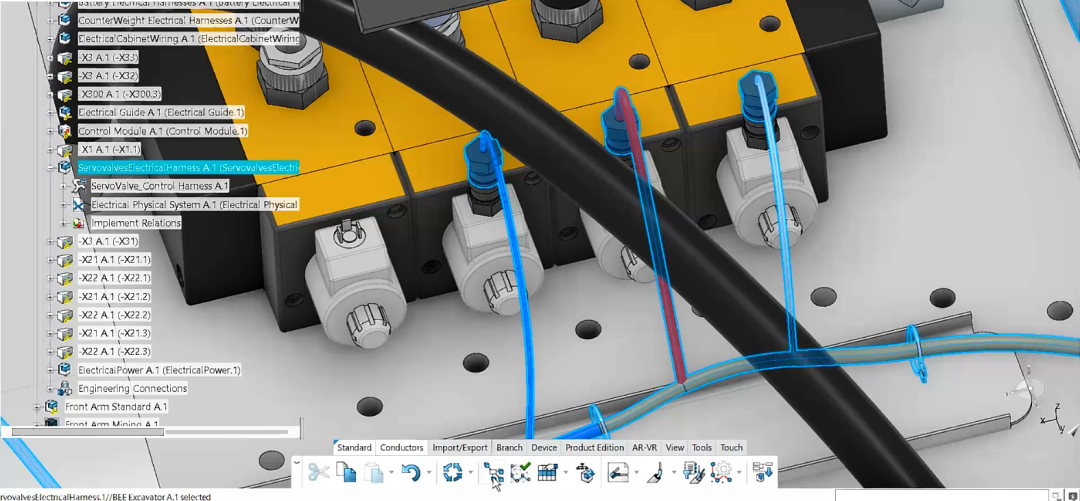

三維布線設計
通過線束實現多個設備的連接，構成完整的復雜機電產品。
電氣協同設計
將3D線束展平到2D平面，優化布線制作準備整體布局，生成自動標注的全尺寸圖紙。
線束展平
機械設計與電氣設計的有效協同MCAD與ECAD的協同設計，在設計階段發現硬件與結構件的裝配與干涉關系，提升三維產品設計準確性和可視化效果。

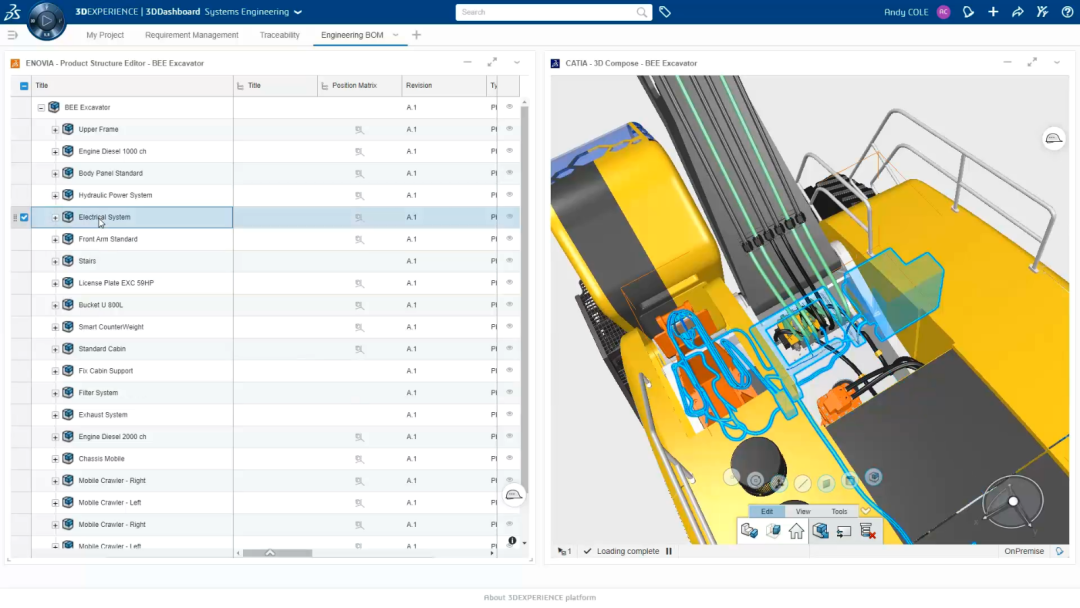

電氣設計協同
軟件架構是從功能層自動生成的，電子和電氣部件及其功能決定了軟件的架構和邏輯。

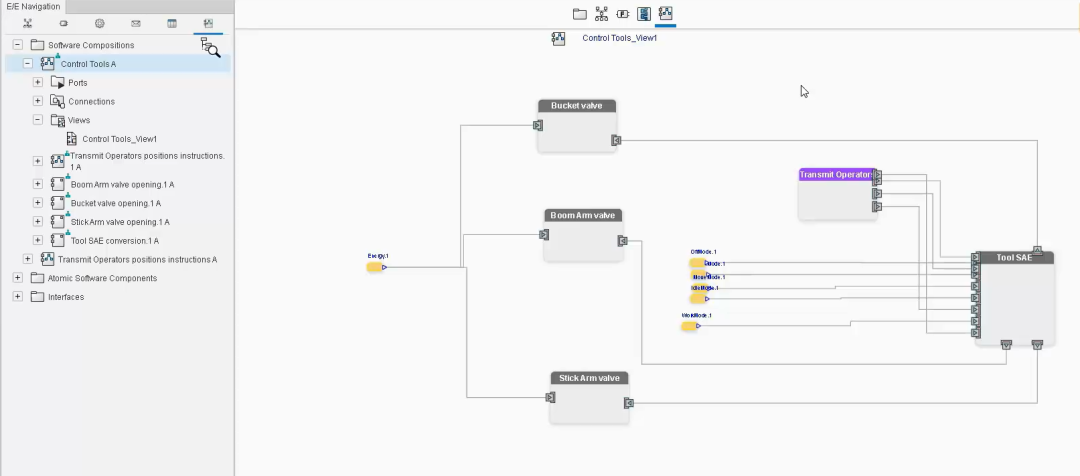

軟件架構設計

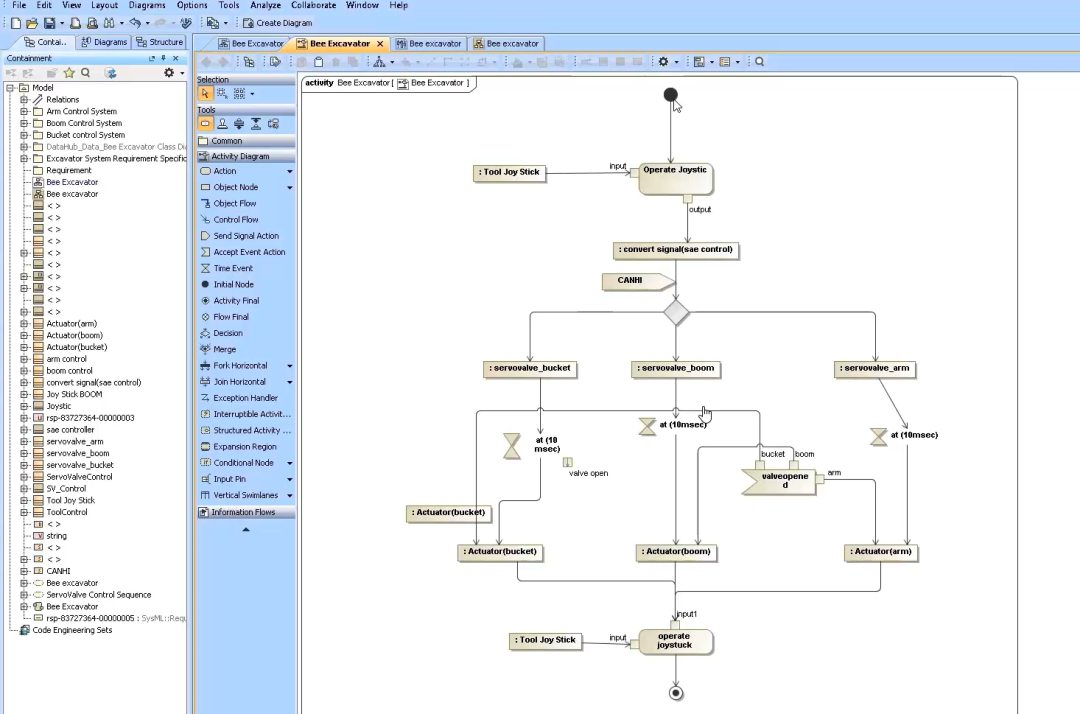

軟件邏輯設計在將描述的軟件組件開發到軟件架構之前，我們需要使用UML工具進行軟件設計。
軟件邏輯設計

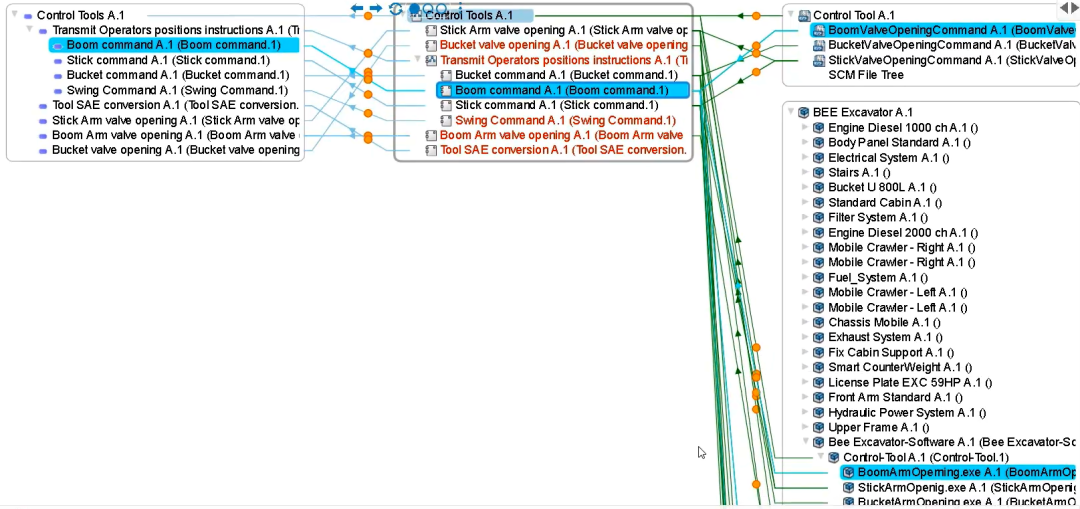

軟件設計過程可追溯性軟件工程師在設計可交付成果和技術規范之間創(chuàng )建可追溯性。
軟件設計端到端追溯

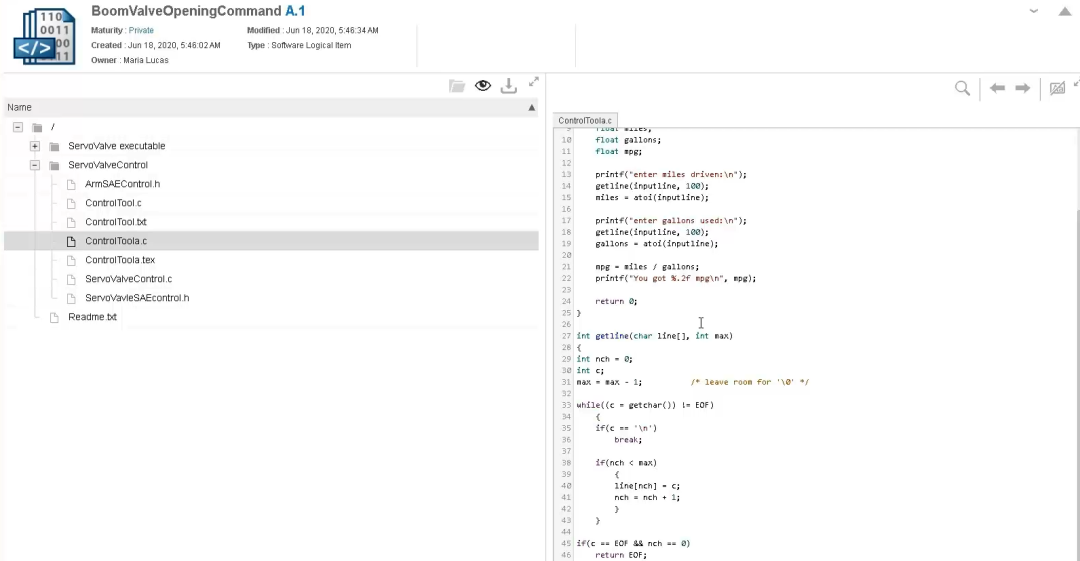

提供源代碼和構建代碼軟件發布時鏈接到當前的開發過程，管理軟件組件的源代碼及其關聯的UML類、預覽源代碼內容。
軟件代碼管理
多學科協同研制為企業提供源動力達索系統3DEXPERIENCE平臺能夠基于3D數字模型和單一數據源的系統應用模式，構建一個由結構、電子、電氣和軟件控制組成的研制系統，實現多專業實時在線和數據共享，提高產品研制效率，為企業提供持續發展的源動力。更多關于3DEXPERIENCE平臺的信息，敬請聯系達索系統鉑金代理商廣州市凱思軟件工程有限公司了解。
